開発技術(自動化装置)
機械化・自動化を中心とした施工システムを開発しております。
当社の開発技術をご紹介します。
壁部の表面処理・研掃

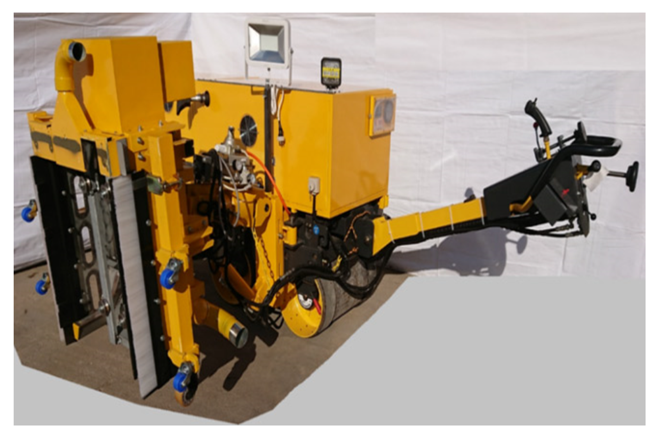

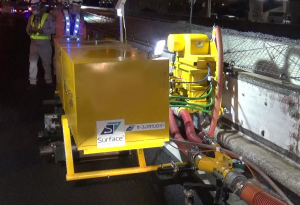

ミストジェット（MJM-1）
壁高欄など長距離壁部の表面自動研掃装置
用途・概要
壁部の表面処理・各種ケレン処理工程を効率化
適用範囲

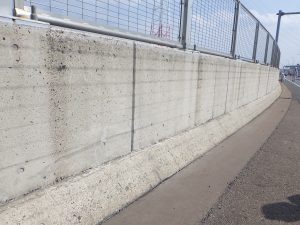

高速道路等の改修工事における、長距離壁高欄（鋼製・コンクリート製）の下地処理工事など
特徴
手作業で行っていた表層切削、ケレン処理工程を自動化・省人化
吸引機能により、表面研掃と同時に撤去物を回収
デジタル制御で施工速度を調整し、施工精度を均一化
飛散防止カバーにより、粉塵・ミストをキャッチ
| 名称・型式 | ミストジェット MJM-1 |
|---|---|
| サイズ(全長・前幅・全高) | 3,650×2,200×1,350（mm） |
| 総重量 | 1.3t |
| スイベル搭載数 | 3基 |
| 吸引ブース間口（縦・横・奥行） | 650×603×190（mm） |
| 走行速度 | 0.5m～15m/min |
| クランク往復（回転数） | 75r.p.m |
| ミストジェット速度（回転数） | 1,000～2,000r.p.m |
| 押付けシリンダーストローク | 0～150mm |
| コンプレッサー | 100V-28L/min |
| 電源（計器・コンプレッサー動力・照明用） | ガソリン式発電機 2KVA（タンク10L） |
| 走行エンジン | 軽油（タンク4.7L） |
紹介動画
コンクリート・鋼構造物の表面処理・研掃

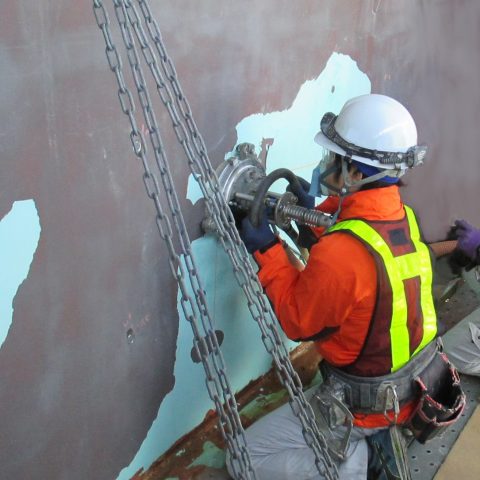

ハンドミストジェット（MJM-2）
コンクリート・鋼構造物の表面研掃装置
用途・概要
壁部の表面処理・各種ケレン処理工程を効率化
適用範囲
コンクリート・鋼構造物における下地処理（錆除去、塗膜除去）工事など
特徴
MJM-1を小型化、従来対応できなかった施工範囲にも柔軟に対応可能
コンクリート・鋼構造物のいずれも適用可能
凹凸のある構造物に対しても連続施工
| 名称・型式 | ハンドミストジェット MJM-2 |
|---|---|
| 使用最大圧力 | 245MPa |
| 使用最大数量 | 22L/min |
| 最大作業幅 | 152mm |
| 最高回転数 | 1,000～2,000rpm/min |
| ノズル数量 | 10穴（最大） |
| ホース接続 | ワンタッチ（BS製） |
| バキューム差込口 | φ50 |
紹介動画
防水塗装材等の吹付

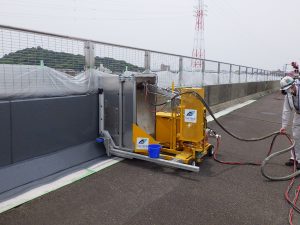

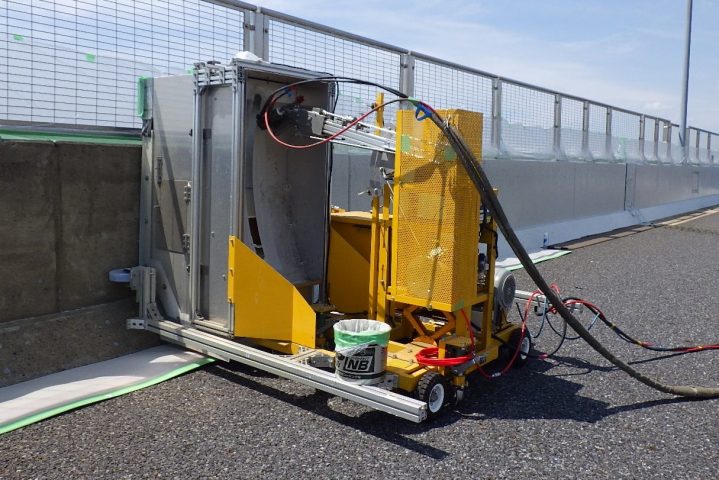

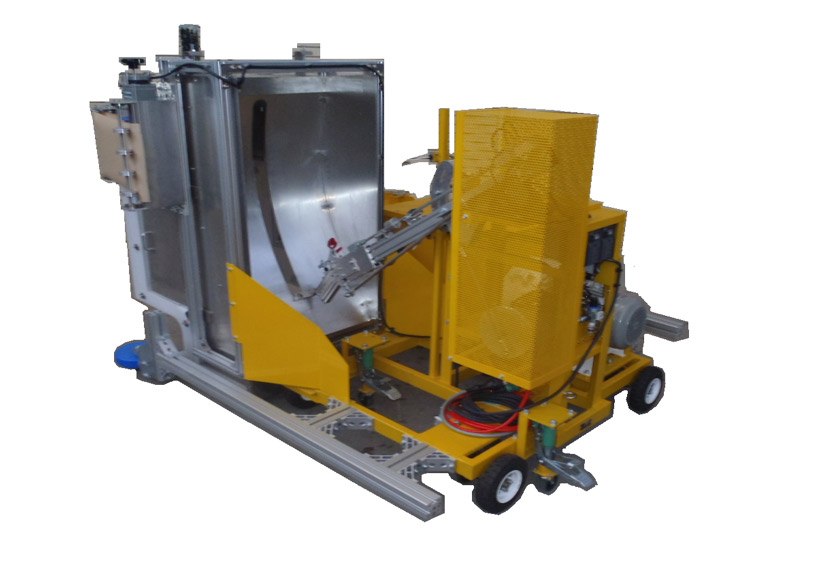

STスインガー（RW-M1）
壁高欄など長距離壁部の自動塗装装置
用途・概要
壁部塗装工程の自動化
適用範囲

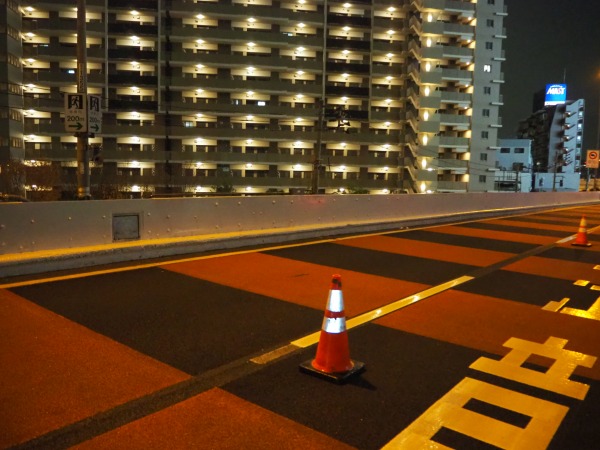

高架橋等の改修工事における、長距離壁高欄（鋼製・コンクリート製）への防水塗装工事など
特徴
従来の手作業による塗装工程を自動化・省人化
吹付け機能と飛散防止機能を一体化
デジタル制御で走行速度・施工幅を調整可能
吸引機能付き飛散防止カバーでミストをキャッチ
| 名称・型式 | STスインガー RW-M1 |
|---|---|
| サイズ（全長・全幅・全高） | 2,090×1,000×1,300（mm） |
| 質量（重量） | 0.35t |
| 電源（走行・アーム駆動用/吸引装置） | 100V/200V |
| アーム振り速度 | 36r／min～54r／min |
| 走行速度 | 1.8m～2.4m/min |
| 飛散防止装置 | 同時吸引機能（ブース・フィルターBOX）付き フィルターBOXでミストを効率的に回収 |
紹介動画

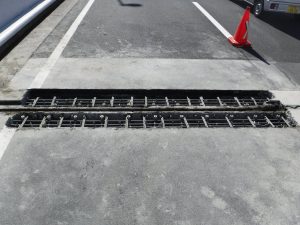

高架橋伸縮継手等の後打ちコンクリート撤去

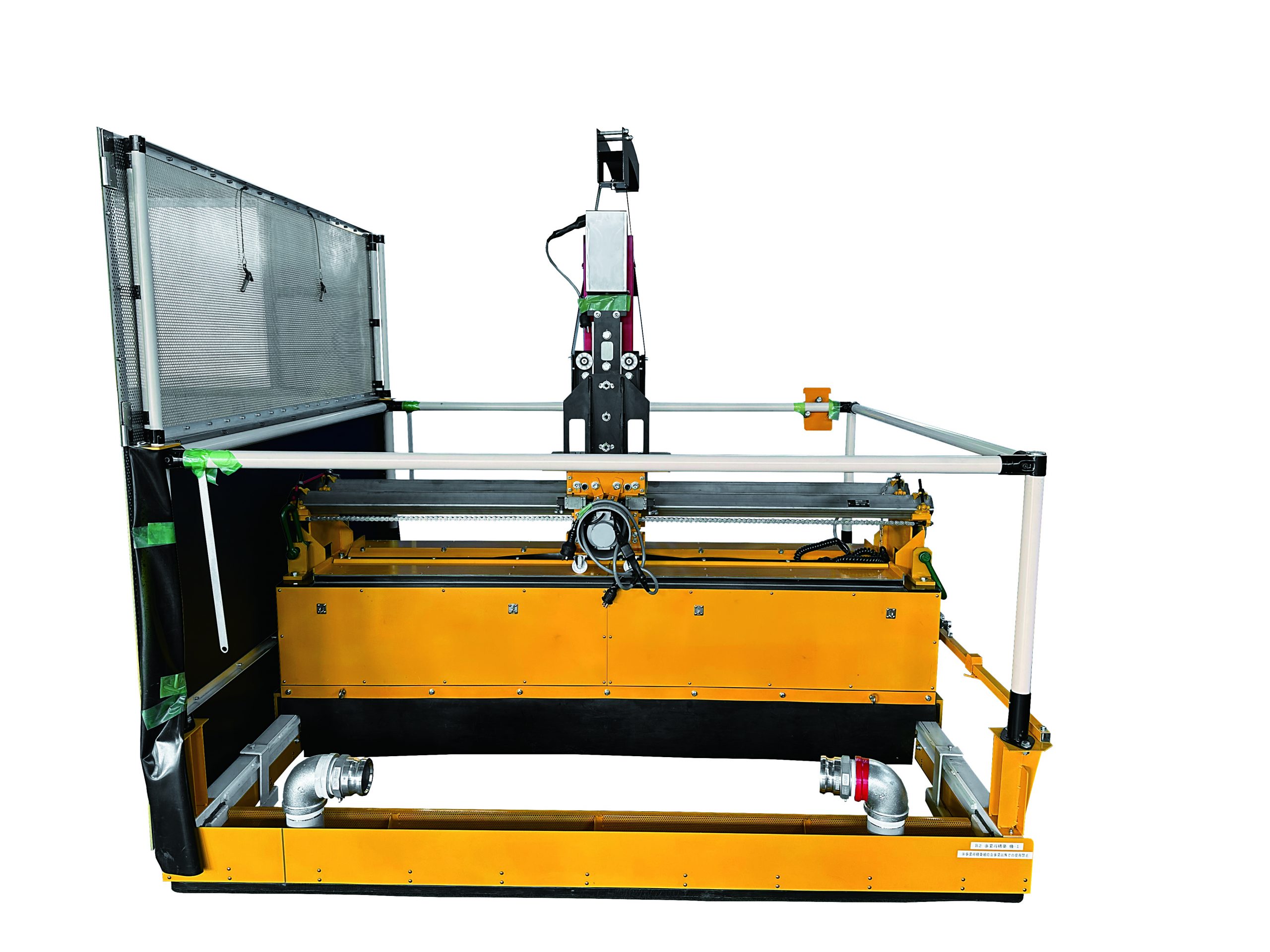

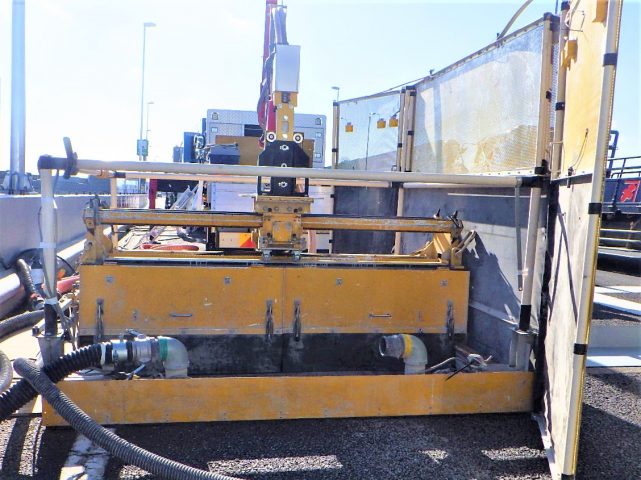

オートチッパー SU-225
高架橋既存伸縮継手後打ちコンクリート撤去用装置
用途・概要
低騒音・低振動型の道路ジョイント後打ちコンクリート撤去
適用範囲
高架橋既存伸縮継手の取替に伴う後打ちコンクリート撤去工事
特徴
低振動・低騒音
WJシステムによる湿式工法
撤去材と発生水を同時吸引、同時回収
作業に伴う床版本体へのダメージ緩和
後片付け、搬出が容易
| 名称・型式 | オートチッパー SU225 |
|---|---|
| サイズ（全長・全幅・全高） | 2,040×2,250×1,745（mm） |
| 質量（重量） | 0.7t |
| 電源 | 100V/200V |
| 斫り範囲 | X軸：1,650mm Y軸：1,035mm |
| 駆動系統 | X軸モーター：移動速度 2,419mm/min Y軸モーター×2：移動速度 3,032mm/min Z軸モーター：移動速度 400mm/min |
紹介動画

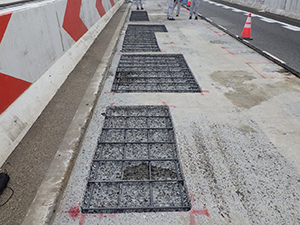

コンクリート床版の損傷部分撤去

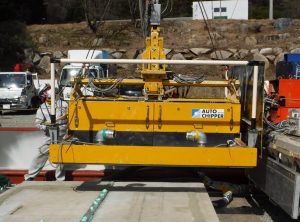

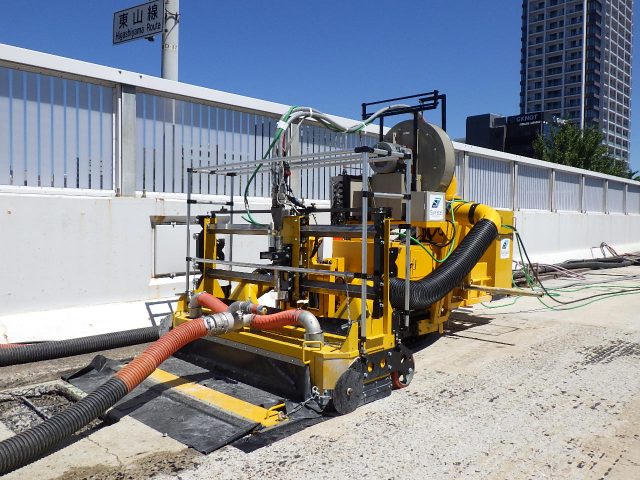

オートチッパー MOB-200
コンクリート床版の損傷部分撤去装置
用途・概要
コンクリート床版の自走部分撤去
適用範囲
舗装修繕工事における、コンクリート床版部分撤去など
特徴
自走することで連続的に施工可能
低騒音・低振動
撤去材と発生水を同時吸引、同時回収
作業に伴う床版本体へのダメージを緩和
斫り深さを調整可能
| 名称・型式 | オートチッパー MOB-200 |
|---|---|
| サイズ（全長・全幅・全高） | 3,600×2,300×1,650（mm） |
| 質量（重量） | 0.95t |
| 移動走行 | ゴム製履帯によるクローラー式 |
| 移動機構 | 走行レバー、モーターによる断続信号 |
| 横行速度 | 4,200mm/min |
| 横行最大幅 | 1,400mm |
| 施工速度 | 15-50mm/横行1パス |
